Les photos ci –contre représentent des objectifs sur lesquels nous lisons quatre valeurs numériques. |
D'un objet , noté par ex AB , l'objectif donne une image réelle notée, par ex,A 1 B 1 40 fois plus grande que l'objet .
Ainsi g = A 1 B 1 / A B = 40
Ces valeurs de g sont souvent notées : x10 , x40 ,x60 , x100 …
L'Ouverture Numérique : O.N
Si Pmin est la limite de résolution du microscope, on a déjà vu que :
 |

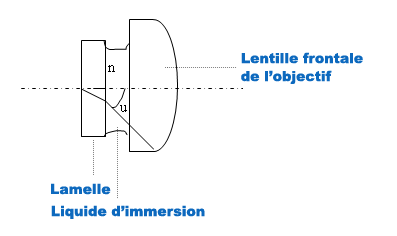

λ est la longueur d'onde de la lumière utilisée n est l'indice du milieu situé entre la lentille frontale et lamelle. u est le demi angle d'ouverture maximum sous lequel la lumière pénètre dans l'objectif et sort de l'appareil |
 |
n.sin u es t appelée Ouverture numérique qu'on désignera par O.N O.N = n.sin u donc  |
Ainsi l'ouverture numérique joue un rôle primordial dans la résolution des microscopes. En fait elle est la principale caractéristique d'un objectif puisqu'en plus , elle règle la quantité de lumière entrant dans le microscope et elle définit la profondeur de champ. Plus l'O.N est élevée, plus la brillance de l'image est grande et plus la profondeur de champ est réduite, c'est ce que l'on recherche en microscopie.
On considère généralement , pour obtenir une image parfaitement nette , que le grossissement maximum du microscope doit être de 500 fois l'O.N, avec une limite à 1000 fois l'ON pour une image nette.
Pour un microscope donné, la dis tance de l'objectif à l'oculaire est fixe, la mise au point se faisant par variation de la dis tance séparant l'objet de l'objectif.
On définit la longueur de tube L comme é tant la dis tance qui sépare l'appui de l'objectif de l'épaulement de l'oculaire

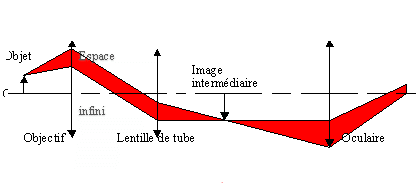

L a assez souvent pour valeur 160 mm, mais peut aussi valoir 170mm ou même 250mm pour certains microscopes spéciaux ; enfin certains professionnels utilisent des microscopes dotés d'objectifs ayant une longueur de tube infinie (∞), ces microscopes possèdent une lentille supplémentaire (en fait un ensemble de lentilles accolées),appelée lentille de tube, située entre l'objectif et l'oculaire.
Un objectif donné est destiné à travailler à une certaine distance de l'objet, de ce fait il lui correspond une lamelle couvre-objet d'épaisseur donnée et d'indice de réfraction donné. Les lamelles ont le plus souvent une épaisseur de 0,17 mm, quelquefois 2 mm ; il convient de veiller au bon choix de l'épaisseur car une lamelle trop épaisse, par exemple, affecte la résolution du système.
On rappellera simplement l'importance du rôle joué par cette lamelle. Elle fixe les préparations entre elle et la lame de plus grandes dimensions. En écrasant la goutte de liquide elle annule les distorsions optiques crées par la sphéricité de la goutte. Elle protége l'objet et ralenti l'évaporation.
